健康顾问机器人

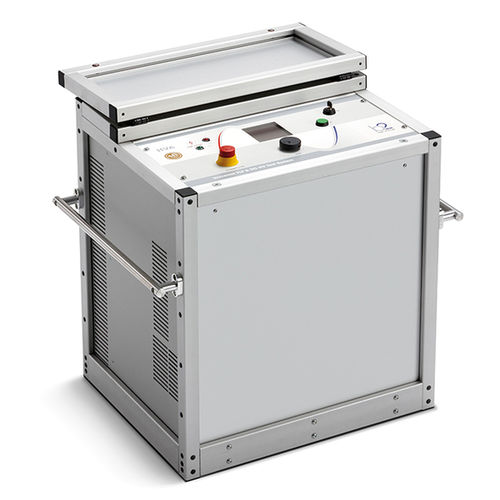

  • 产品名称： HVA 34 / 60 / 90 / 94
    超低频电缆测试系统
  • 产品编号： 000011




HVA34/60/90/94是用于测试中低压电缆的超低频测试系统。根据GB50150-2016和IEEE400.2-2013 标准，可应用于10/25/36/38kv以下电缆的耐压测试、介质损耗、局部放电等项目的测试。该仪器可通过添加介损和局放模块，以到达电缆耐压测试、外护套测试、外护套故障定位、直流测试、介质损耗测试和局放测试等多种测试功能。

 性能特点 Highlights




一机多用：该仪器可配备符合IEEE400.2-2013的耐压测试和介质损耗因数诊断模块。可进行电缆交直流耐压测试、外护套测试及故障定位等多种测试。

强大的输出：输出电压峰值可达34/62/90/94kV，有效值可达24/44/64/66KV。电容最大12/10/10/10μF，可测试更长距离电缆。输出电流最大可达15/40/65/65mA。


限制运行时间：HVA系列超低频测试系统可对电缆进行连续测量。



可视化软件：所有的结果可通过USB或蓝牙进行下载、编辑并生成报告。软件具有图形分析功能，可以更加直观地读取测试结果并与之前测试结果生成对比。


DDD安全系统：仪器具有两个独立的接地装置（电子和机械放电），确保仪器运行时电源被意外切断，也可仪器放电，保证操作人员的安全。

返回电压保护：当仪器检测到外部电压大于100V时，自动切断电源并有红色指示灯指示，保证操作人员安全。


干性系统：仪器内部无油填充部件，方便用户日常的维护及运输。



系统可升级：可根据用户的需要添加介损和局部放电测试模块，同时进行电缆耐压、局部放电、介质损耗因数测试。





 技术参数



HVA 系列 HVA34 HVA60 HVA90 HVA94
输出电压 　 　 　 　
 -VLF正弦波 34 kV, 24 kV rms 62 kV, 44 kV rms 90 kV, 64 kV rms 94 kV, 66 kV rms
 -DC ± 34 kV ± 60 kV ± 90 kV ± 90 kV
 -VLF方波 34 kV 60 kV 90 kV 90 kV
输出电流 最大 15 mA 40 mA 65 mA 65 mA
输出负载 0,5 µF @ 0.1 Hz @ 24 kV rms 1 µF @ 0.1 Hz @ 44 kV rms 1 µF @ 0.1 Hz @ 61 kV rms 0.85 µF @ 0.1 Hz @ 66 kV rms
最大容抗 * 12,0 µF 10,0 µF 10,0 µF 10,0 µF
输出模式 AC (VLF) 对称， 在全范围内不受载荷影响，DC （正极或负极）， 烧穿 / 故障测试电缆护套检测
DDD ® - 双放电设备 √ √ √ √
50 Hz - 12 kV 回授保护 √ √ √ √
USB / Bluetooth √/× √/× √/× √/×
 长 x 宽 x 高 (mm) 430 x 250 x 360   450 x 340 x 520  545 x 445 x 610 650 x 445 x 610
重量 19.5 kg 57 kg 127 kg 128 kg
