ARIADNA CI 中低压电缆识别仪
ARIADNA CI 是一款操作简单的电缆识别仪。能够帮助用户在多个电缆中，识别断电、带电中低压电力电缆。由发射机与接收器组成，通过传递信号来判断电缆状况。也可检测活动信号的振幅和极性，在电气装置维护工作中，能够识别断电电缆起到非常重要的作用。应用于：单相电缆、三相，或三相+中性导体。
性能特点 Highlights
发射机 CI-TX
♦识别：
带电中压电缆
带电低压电缆
断电中、低压电缆
♦应用：
单相电缆 (带屏蔽层或不带屏蔽层)
三相，或三相+中性导体
♦施加信号方法：
直连法
夹钳感应法（可选）

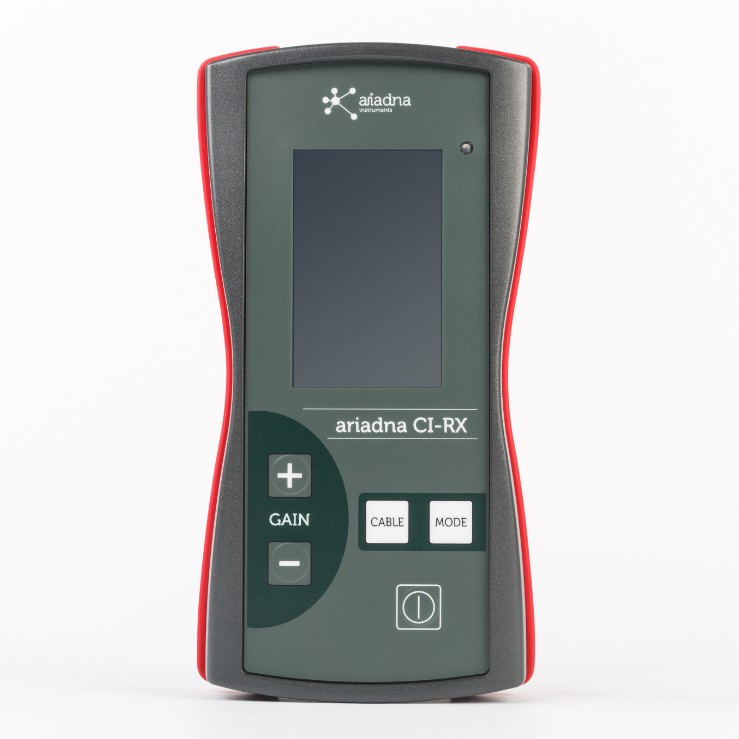

接收机 CI-RX
♦探测幅值和极性
♦最大电缆长度 > 10km (直连法)
♦发射机 (CI-TX)中含可充电电池
♦发射功率在等级2到4时，发射机可持续工作24h以上

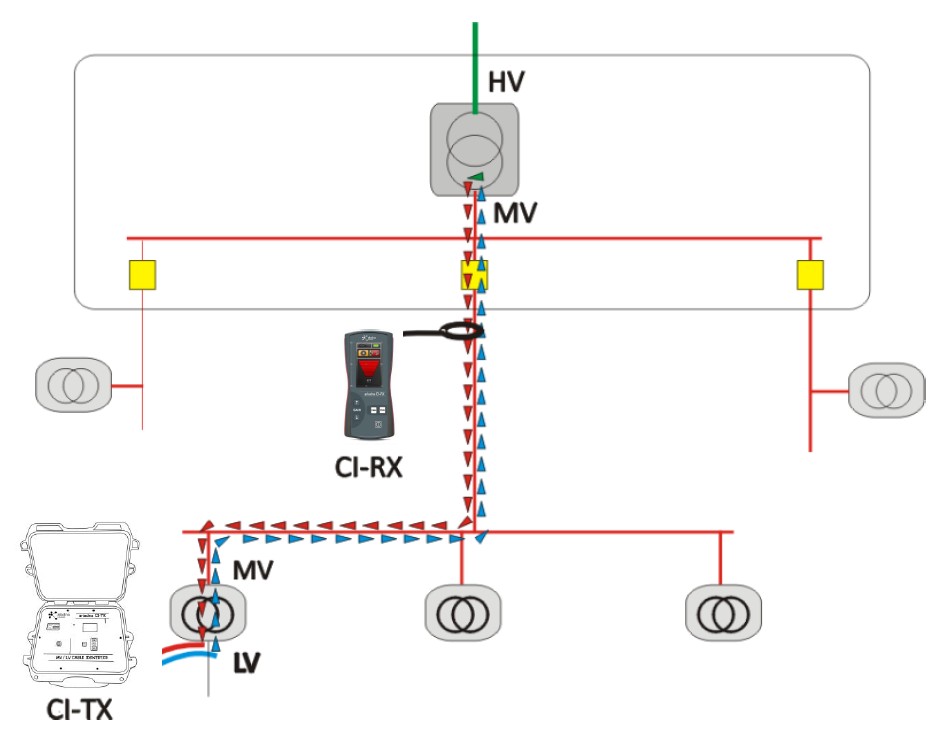

带电中压电缆识别
在中-低压变压器的低压侧连接负载，从供电网中消耗能量。由此测量变压器中压侧产生的电流。CI-TX作为信号发射器，从供电网中消耗能量，产生特定电流脉冲信号。CI-RX作为接收机，探测该电流信号。

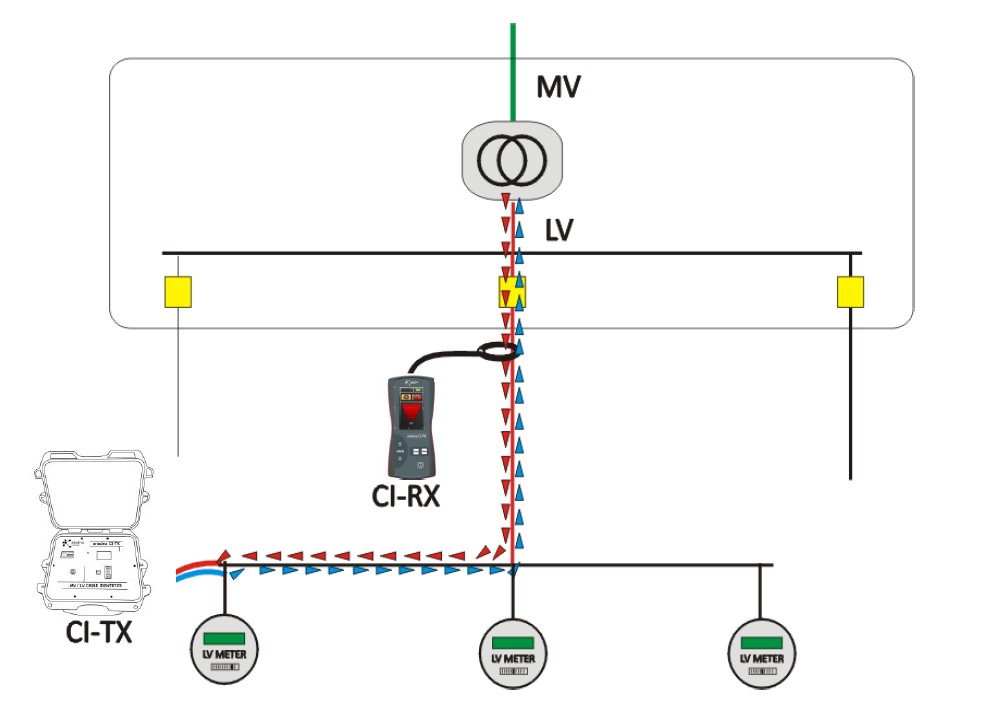

带电低压电缆识别
与中压电缆识别方法类似，仪器能够识别低压带电电缆。CI-TX发射机连接到待测低压电缆的终端。开始测量后，仪器从电网中消耗能量，脉冲电流由注入点流经变压器低压侧。 CI-RX能够识别低压电缆路径。

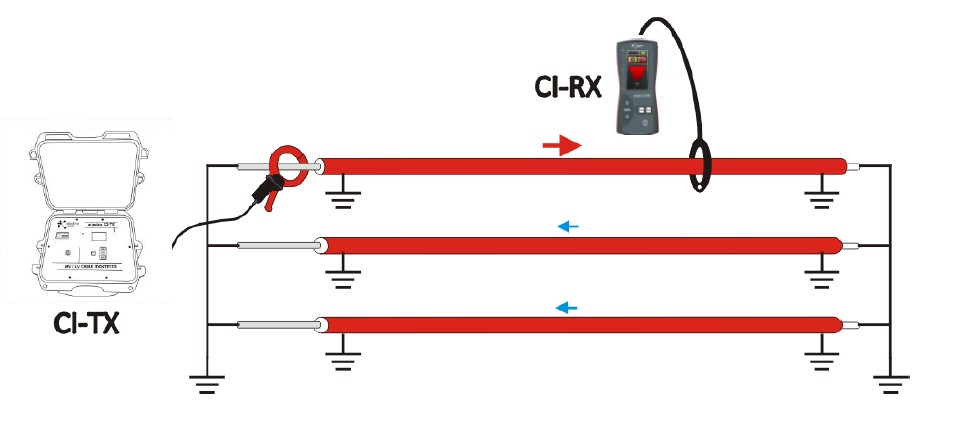

断电中低压电缆识别
通过注入极化频率信号，并识别该信号，能够主动地识别断电电缆。不像带电电缆的识别，测试所需能量直接由电网中产生；断电电缆测试所需的能量是由CI-TX的可充电锂电池提供的。有两种方式将信号注入到电缆中：直接连接，或使用感应式夹钳。通过测量信号的幅值及极性，识别电缆

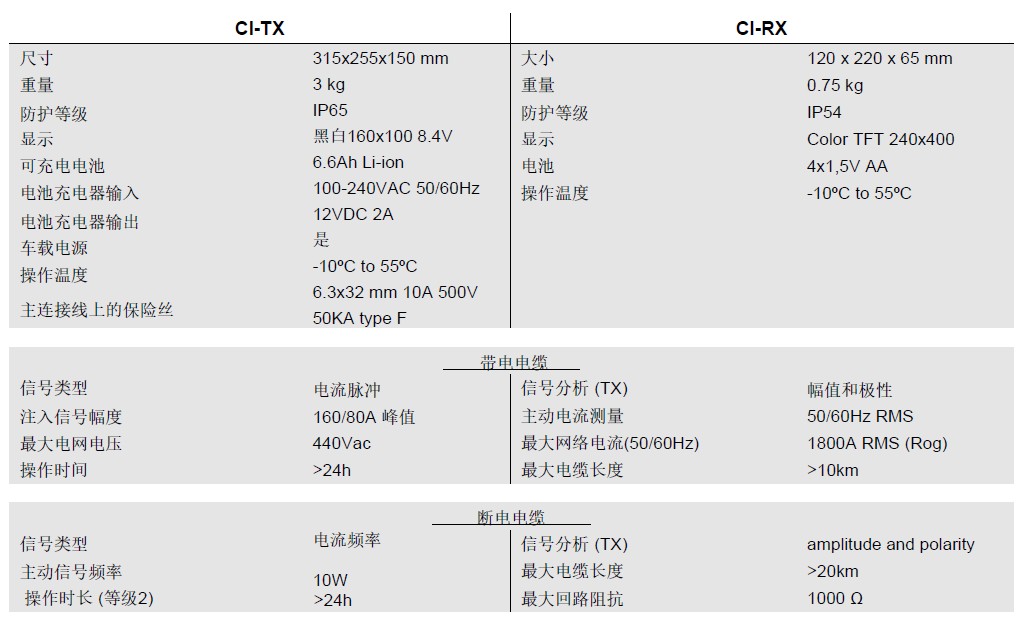

技术参数
