健康顾问机器人
  • 产品名称： QW-10、QW-30 电缆振荡波测试系统
  • 产品编号： 000011




QW-10、QW-30  电缆振荡波测试系统



          QW-10检测对象主要是10KV电缆系统。QW-10在测试现场生成的振荡波电压的峰值可以达到30KV,有效值最高到21.2KV。



      QW-30检测对象主要是35KV电缆系统。QW-30在测试现场生成的振荡波电压的峰值可以达到60KV,有效值最高到42. 4KV。



      设备的体积小巧轻便，可以装在普通的行旅车中运送到任意的测试地点。按照被测电缆的差异，此设备可以检测的电缆长度可到数公里之长。



性能特点 Highlights



振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术。








用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的安全可靠性。



用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。






运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位

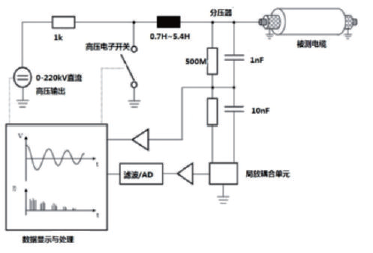

工作原理



其检测电压的发生原理来自于电路理论中最基础的 LC 震荡原理：被测电缆将会被持续加压，当到达目标电压时通过高压半导体开关将电缆通过电感放电。因此在发生局部放电时就会产生相应的震荡的放电电压，同时也可以获得电缆的损耗因子。这种交替震荡的放电（脉冲）数量一般会达到 50 次左右，在这 50 次放电中可以将危及电网正常运行的缺陷转换成为可以测量的局部放电现象。



技术参数



技术指标 QW-10 QW-30
低阻尼振荡电源

峰值电压≥30KV

有效值≥21.2KV

振荡电流≥70A

峰值电压≥60KV

有效值≥42.4KV

振荡电流≥100A
充电时间 小于8 s
电子开关种类 IGBT
充电电流 10mA
测试电压频率 20Hz～800Hz
电缆电容 0.05μF-4μF
局部放电等级测试范围 1pC-200nC
局部放电定位带宽 150kHz-50MHz可自动选择带宽
局部定位精度 电缆长度1%
最长测试长度 5km
介损角tanδ测试 0.1%～10%
校准仪

档位：1pC-200nC

上升沿时间：不大于30ns

脉冲幅值精度：2%/5%

脉冲频率：100Hz/200Hz

校准电容：100pF/1nF

供电电源：4节1.5V电池

仪器重量：600g
仪器总重量 50kg 85kg
