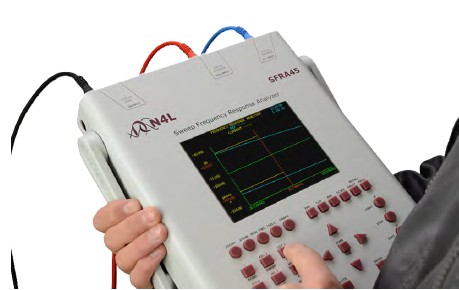

SFRA45 扫频响应分析仪
FRA：频响分析仪,在一个很宽的频率范围内测量电气传递函数,频响分析来对电力变压器内部铁芯,绕组和固定设施的机械完整性进行评估。
SFRA：扫频响应分析仪，是一种比较方法，其对变压器状态的评估是通过实际测量到的SFRA结果与参考结果相比较来完成的。通常有三种方法用于对所测量到的轨迹进行评估：
时间方法：当前的SFRA结果与同一设备先前所得的结果进行比较
类型方法：一个变压器的SFRA与同类型变压器相比较
相间比较：一相的SFRA结果与同一变压器其它相的结果进行比较
SFRA测量的典型应用
工作原理
测试步骤
第一步：

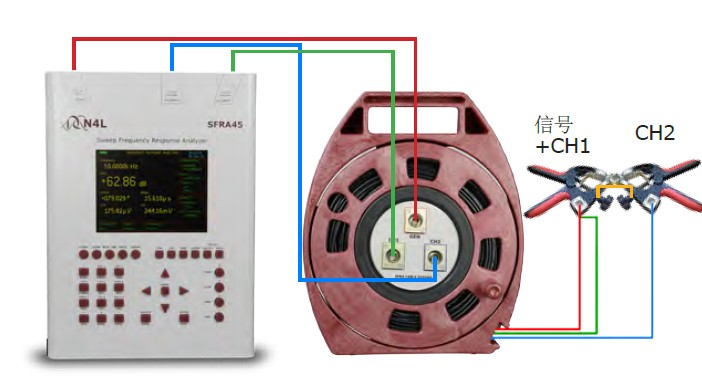

延长电缆卷筒，将Gen和CH1连接到钳位1，CH2连接到钳位2.连接钳位并在整个扫描范围内检查0dB
第二步：

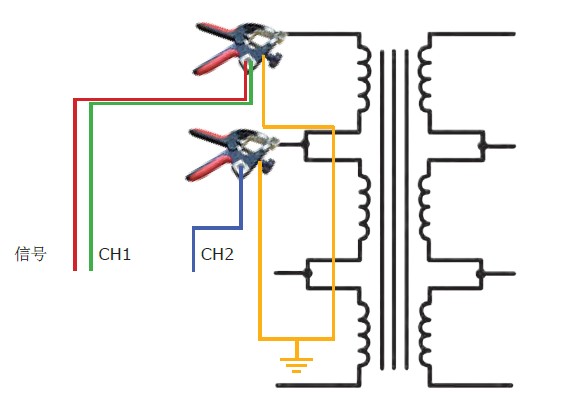

连接到变压器
第三步：
从前面板或通过SFRAComm软件运行直接扫描，设置扫描并在DUT菜单中输入变压器参数，将扫描保存到SFRA45的1GB内部存储器中（数据可以保存为XML格式并稍后导入到SFRAComm中）
第四步：
远程控制并直接记录到软件或稍后传输数据，SFRAComm软件提供了一个数据库工具来比较大量的扫描结果

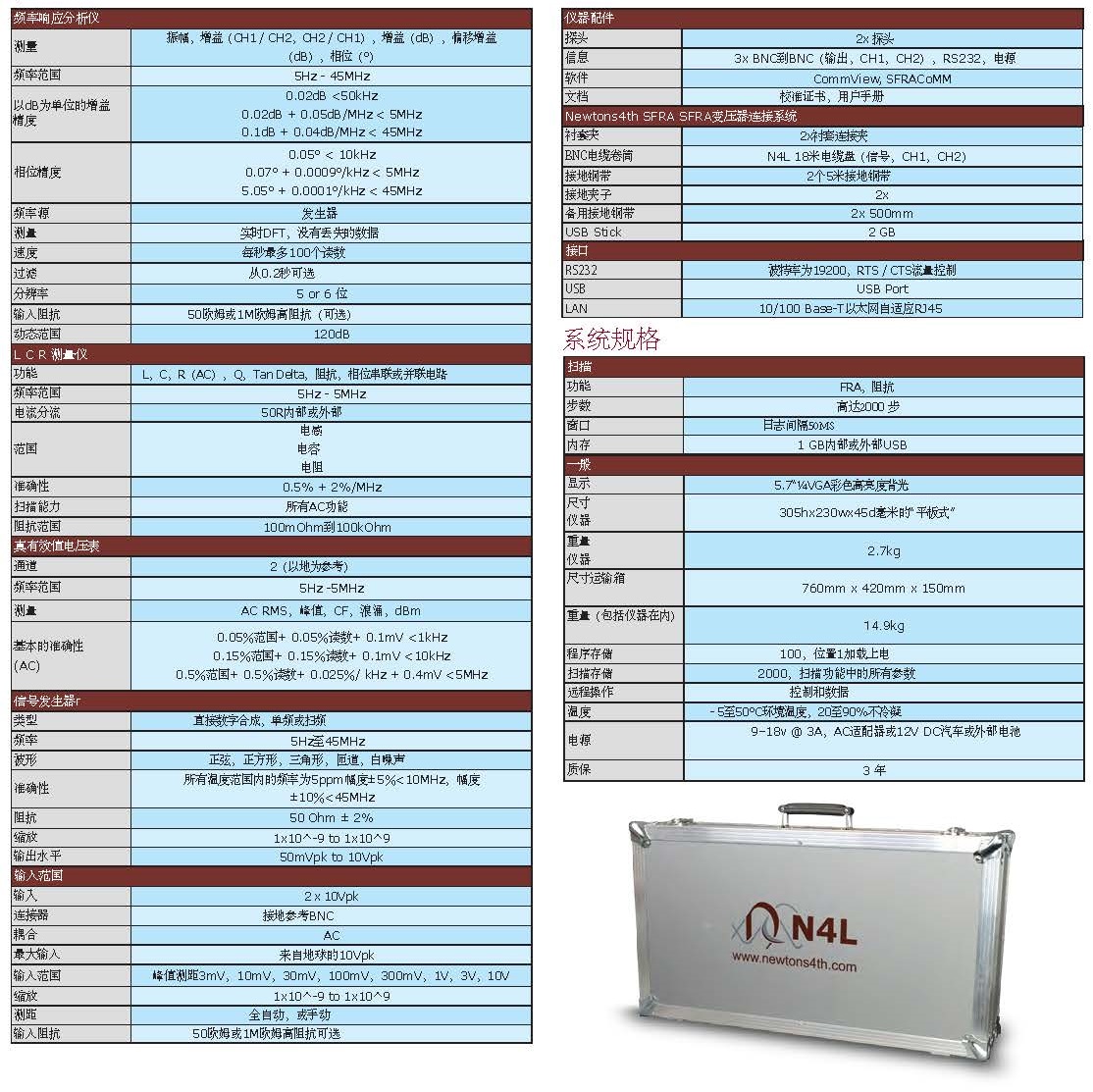

技术参数
